一条工務店で壁掛けテレビにしたいなら、事前の捨て配管が唯一の正解だ。テレビの裏からコードが1本も見えない状態を作るには、建築段階で壁内にPF管を通しておく必要がある。住んでから後追いでやろうとすると、壁を開ける工事費だけで目が飛び出る金額になる。
テレビ棚を置かない家を作ると決めた理由

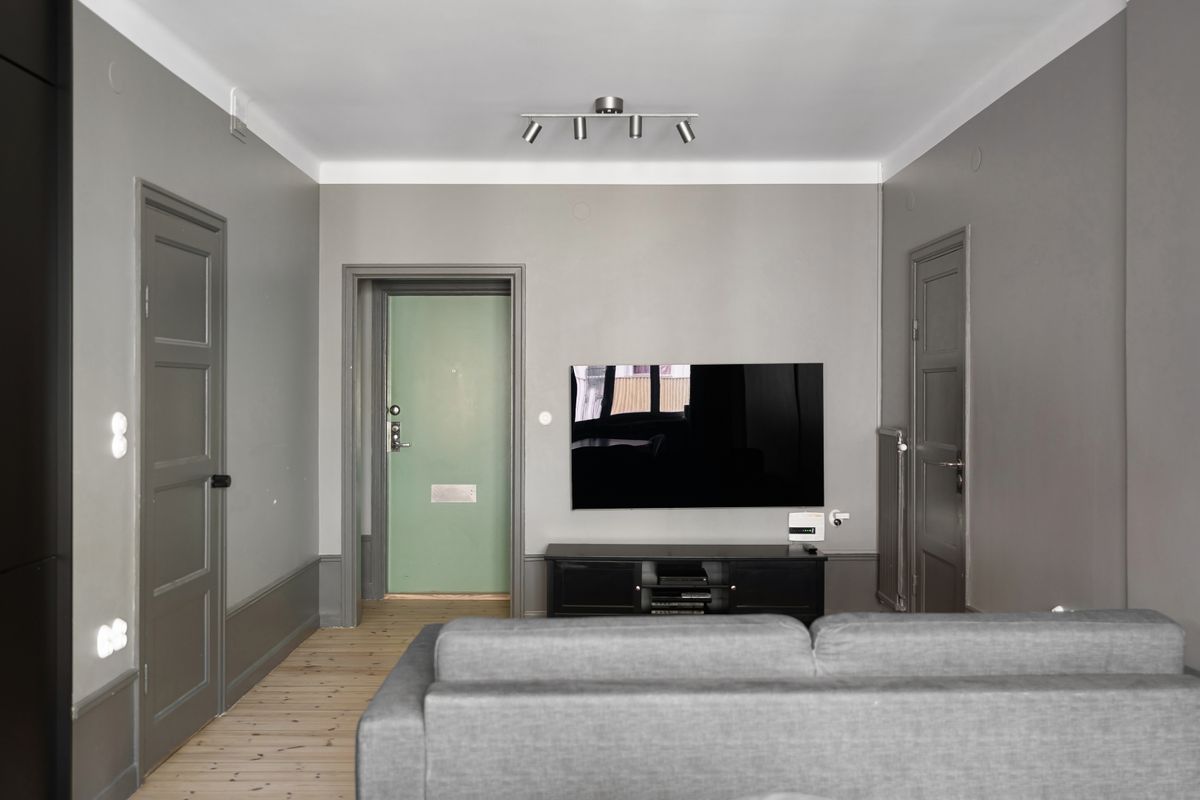

設計の打ち合わせが始まった頃から、テレビ面だけはずっと気になっていた。ハウジングサイトで見るような、テレビが壁に浮いているあの空間が欲しかった。
テレビ棚ってどう頑張っても煩雑になるんよな。配線が見えて、機器が並んで、掃除もしにくい。嫁が「ハウジングみたいやった」って言った瞬間、やってよかったって思った。
弱小電気工事士として現場に出ていると、人の家のテレビ周りを嫌というほど見る。コンセントとHDMIとLANが全部タコ足になって、テレビ台の裏で絡まっている。「あそこ、もう少し考えればよかったのにな」と何度思ったかわからない。
だから自分の家を建てるとき、テレビ面だけは絶対に妥協しないと決めた。
一条工務店の壁掛けテレビ｜捨て配管という発想
電気工事士なら知っている話だが、施主にはあまり知られていない方法がある。それが捨て配管という考え方だ。
💡 知れなかった気づき：一条工務店に限らず、新築の電気工事では「コンセントを取り付けるときにPF管を先行配管する」という手順がある。この発想を壁掛けテレビに応用すると、テレビ面の壁の裏から天井を通じて左右どちらかの収納・棚まで、配管ルートを事前に確保できる。住んでから使う使わないに関係なく「通路だけ作っておく」のが捨て配管の本質だ。住み始めてから「やっぱり配線を隠したい」と思っても、この管がなければ壁を開けるしかない。
俺はテレビ面の左側に棚を設けていた。その棚の裏から天井を経由して、テレビが取り付く壁の裏まで、PF管φ28を2本通した。建築段階の工事でやってしまうから、追加コストはほぼゼロに近い。
この「捨て配管アイデアをどこで思いついたか、誰に確認したか、打ち合わせでどう通したか」の全手順は、noteの有料エリアにそのまま置いた。年収350万・ローン5000万の俺が打ち合わせで担当者をどう動かしたか、その実録と自分の間取りへの当てはめ方がセットで読める。
この記事の続きは、noteの『一条工務店 壁掛けテレビ配線攻略｜電気屋施主が捨て配管を通した全手順と間取り別チェックリスト』に書いた。
一条工務店 壁掛けテレビ配線｜PF管の中に何を通すか
捨て配管のPF管φ28を2本通したあと、その中に実際に入れたケーブルの話をする。機器構成とケーブル本数を先に整理しておくと、必要な管のサイズと本数が決まってくる。
| ケーブルの種類 | 本数 | 用途 |
|---|---|---|
| HDMIケーブル | 6本 | テレビ棚からテレビへ各機器出力 |
| LANケーブル（カテ6） | 1本 | テレビ裏コンセントから直接出力済み |
HDMIを6本というと多く聞こえるかもしれないが、プレステ・レコーダー・Fire TV・将来の機器増設を考えると余裕を持って引いておく方が正解だ。PF管φ28が2本あれば、3〜4本のケーブルを束ねて引き通すことは十分できる。
✅ LANケーブルはテレビ裏のコンセントボックス内にカテ6を事前引き込み済み
✅ HDMIは棚からテレビ裏まで天井・壁内を通じて完全に隠れている
✅ テレビ面には電源コンセントのみが露出する状態が完成する
なぜLANはカテ6にしたか。一条で選べる最大スペックだからという理由もあるが、正直カテ5でも日常使いには支障ない。俺はネットゲームをガチでやるわけでもないし、ストリーミングで詰まったことも今のところない。ただ将来の入れ替えコストを考えたら、施工時にカテ6を選んでおく方が合理的だと判断した。
テレビ見てて「あれ、コードどこ？」って気づくのが初めて来た人の反応。ネットで飛ばしてるの？って聞かれる。違う、壁の中を通してる。その種明かしが毎回ちょっと気持ちいい。
入線作業は2人でやる｜電気屋施主のリアル
新築引き渡し後、ケーブルをPF管の中に実際に引き通す作業は自分でやった。アフターサービス扱いになるため、一条の施工担当には頼めない。これは知っておいてほしいポイントだ。
⚠️ ケーブルの入線作業は引き渡し後に施主自身がやる必要がある。配管を通すのは建築工事の範囲だが、ケーブルを引き通すのはアフターサービスの範囲外。一条に「後でケーブルも入れてほしい」と頼んでも断られる可能性が高い。電気工事士資格がある人は自分でできるが、そうでない場合は別途電気工事業者への依頼が必要だ。
入線の手順はシンプルだ。1人がケーブルを管の入り口から押し込み、もう1人が出口側で引っ張る。2人いれば、φ28の管に3〜4本のケーブルを通すのは難しくない。
✅ STEP 1｜ケーブルをまとめてビニールテープで固定する
複数のHDMIケーブルを段違いに揃えて束ね、先端を細くまとめてテープで固定する。先端が太いと管の曲がり部分で引っかかる。
✅ STEP 2｜通線ワイヤーを先に管内に通す
細い通線ワイヤー（または引き紐）を先に管に通しておき、そこにケーブルを括り付けてから引き込む。直接押し込むより確実に通る。
✅ STEP 3｜2人で息を合わせて引き通す
送り手と引き手で声をかけながらゆっくり引く。無理に引っ張ると管の継ぎ目でケーブルが傷む。
電気工事士として言うと、この作業は道具と段取りさえ間違えなければ1〜2時間で終わる。ただし知識ゼロの状態でいきなりやると詰まる。「PF管にケーブルが通らない」という声はだいたい先端の処理と管の曲がり部分の見落としが原因だ。
初めて見た人の反応｜「ネットで飛ばしてるの？」
住み始めてから来客が「テレビ棚がないのにどうやって再生してるの？」と必ず聞く。HDMIもLANもテレビ面には一切見えない。コンセントだけがある。
嫁が「ハウジングサイトみたいやった」と言ったのが一番の答えだと思っている。スイッチと同じで、壁に余計なものがない家というのは、慣れると「なぜ今まで違う選択をしていたんだろう」という感覚になる。
🐾 こっちゃんはテレビより棚の匂いの方が気になるワン。
Q.
一条でテレビ壁掛けにしたいが、電気工事士でなくても捨て配管を打ち合わせで通せるか？
A.
通せる。「将来の配線追加のために壁内にPF管を先行で入れてほしい」と具体的に伝えれば、一条の設計担当も動いてくれる。ただしルートの指定（棚の裏から天井経由でテレビ面の裏へ）を自分で図面上に示せると話が早い。曖昧に「後でケーブル通したい」だけでは、コンセントだけ増やす対応になりやすいので注意が必要だ。
テレビ面をさっぱりさせた後の生活が変わった話
テレビ棚がないということは、テレビ面に物を置かないということだ。配当金を使っていいテレビを選んだこともあって、壁に1枚の画面だけが浮いている状態になった。
だから毎朝、リビングに降りてきたときに部屋がゴチャついていない。現場仕事で朝8時には家を出る。出かける前に目に入る空間が整っているだけで、気持ちが違う。
「物が少ない家はメンテナンスが増える」という話をたまに聞く。確かに捨て配管を通しておかないとケーブルが足せないし、後付けで機器を増やすときは棚との位置関係を考える必要がある。でもそれは事前に設計しておけば全部解決できる話だ。知らないまま建てると後悔が残る。知った上で選ぶなら、シンプルな空間の方がストレスがたまらない。
照明でも同じことをやった。スイッチを減らして天井センサーにした経緯は一条工務店の照明攻略の記事に詳しく書いてある。テレビ面と照明、どちらも「壁に余計なものを置かない」という一本の軸で全部決めた。
まとめ｜一条で壁掛けテレビをやるなら打ち合わせで決める
電気は住んでから直そうとすると、壁紙代を含めて想像以上のコストがかかる。「後でどうにかなる」は電気の世界では通用しない。
✅ テレビ面の壁内にPF管φ28を2本先行配管する
✅ テレビ裏コンセントと一緒にLAN（カテ6推奨）を引き込む
✅ HDMIは棚から天井・壁内を通じて必要本数を確保する
✅ ケーブルの入線は引き渡し後に2人で行う
✅ すべて打ち合わせの段階で指定しておくことが唯一の勝負どころ
自己流で打ち合わせを進めると「コンセントだけ壁掛け対応にしたけど配線が隠せなかった」という後悔が出やすい。5000万のローンを払い続けながら「あのとき確認しておけば」と思う家には住みたくない。
